| 加工定制：是 | 品牌：梓冠 | 型号：2301 |
| 种类：梓冠 | 输出波长：1550nm |

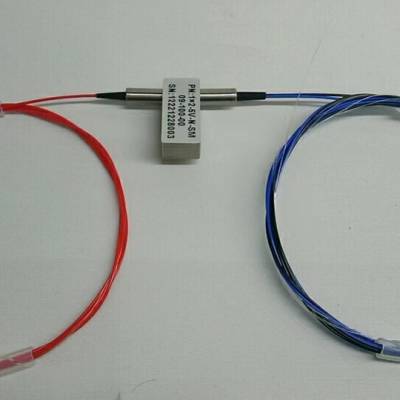

机械式光开关1X2,2X2,D1X2,D2X2
特性 | 应用 |
插入损耗极低 | 无源光网络 |
体积小 | 光保护系统 |
低信道串扰 | 测量系统 |
高稳定性、 | 网络监控 |
产品规格
规格 | 参数 | |
工作波长（nm） | 850/1310/1550/1064 | |
插入耗损 (dB) | <1.2 | |
波长相关耗损(WDL) (dB) | <0.25 | <0.30 |
偏振相关耗损 (PDL) (dB) | <0.05 | |
串扰值 (dB) | >60 | |
回波耗损 (dB) | >55 | |
切换速度 (typ.) (ms) | <10 (Typ.4) | |
电压 (V) | 5 | |
承受光功率 (mW) | 500 | |
使用寿命 (Cycles) | 10 Million | |
工作温度(°C) | 0 ~ +70 | |
储存温度(°C) | -40 ~ +85 | |
尺寸 (LxWxH) (mm) | 27.5x12.6x7.5(Or custom size) |
non-latching
Optical path | Condition | |||||
PIN1 | PIN10 | PIN3-2 | PIN3-4 | PIN8-9 | PIN8-7 | |
1-4;2-3 | N/A | N/A | CLOSE | OPEN | CLOSE | OPEN |
1-3;2-4 | GND | +5v | OPEN | CLOSE | OPEN | CLOSE |
Latching
Optical path | Circuit driver | Condition | ||||||
PIN1 | PIN5 | PIN10 | PIN6 | PIN3-2 | PIN3-4 | PIN8-9 | PIN8-7 | |
1-3;2-4 | N/A | N/A | +5v | GND | OPEN | CLOSE | OPEN | CLOSE |
1-4;2-3 | +5v | GND | N/A | N/A | CLOSE | OPEN | CLOSE | OPEN |
订货信息
ZG | 开关状态 | 波长 | 通道 | 光纤类型 | 纤长 | 连接头 |
1=non-latching 2=latching
| 15=1550±40nm 13=1310±40nm 35=1310/1550nm
| 0102=1x2 0202=2x2 01000=other | 1=Bare Fiber 2=900um Jacket | 1=1 Meter
| 1=None 2=FC/APC 3=FC/PC 4=SC/APC 5=SC/PC 6=ST 7=LC |
